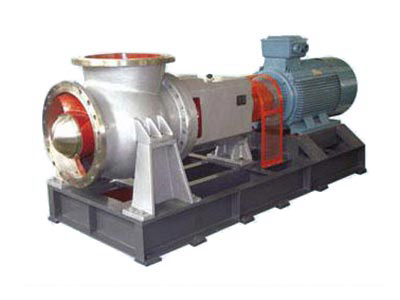

FJX型強制循環泵
簡介：FJX型強制循環泵為大流量、低揚程軸流泵，是利用葉輪旋轉產生的沿泵軸方向的水平推力工作，因此也稱臥式軸流泵。主要用在隔膜法燒堿、磷酸、真空制鹽、乳酸、乳酸鈣、氧化鋁、鈦白粉、氯化鈣、氯化銨、氯酸鈉、制糖、熔鹽、造紙、廢水等行業的蒸發、濃縮、冷卻，為提高設備生產能力，增加換熱器的傳熱系數作強制循環用。故而也稱為軸流式蒸發結晶循環泵。
FJX型強制循環泵與介質接觸的部件常用0Cr18Ni9,1Cr18Ni9,0Cr18Ni9Ti,1Cr18Ni9Ti,0Cr18Ni12Mo2Ti,40Cr, 蒙乃爾,1Cr18Ni12Mo2Ti,Ti(鈦), 20合金鋼等材質，軸封一般采用雙端面機械密封,用戶可以根據實際工況選定。
應用：磷肥廠：濕法磷酸濃縮器、磷銨料漿濃縮器介質的強制循環。
拜爾法氧化鋁廠：鋁酸鈉液蒸發器介質的強制循環。
隔膜法燒堿廠：含NaCl的燒堿液蒸發器介質的強制循環。
真空制鹽：NaCl蒸發結晶器介質的強制循環泵。
芒硝廠：Na2SO4蒸發器介質的強制循環泵。
濕法冶金廠：硫酸銅、硫酸鎳等蒸發結晶器介質的強制循環。
煉堿廠：氯化銨工序冷析結晶器，鹽析結晶器氨母液的強制循環。
純堿廠：蒸銨廢液回收工序，CaCl2蒸發器介質的強制循環。
造紙廠：黑夜?jié)饪s器介質的強制循環。
電廠：煙氣脫硫、焦化廠和化纖廠硫酸銨蒸發結晶器介質的強制循環。
輕工行業：酒精濃縮、檸檬酸蒸發、糖業蒸發等工位介質的強制循環。
性能范圍：流量Q ? ? ? ?300~12000m3/h
? ? ? 揚程H ? ? ? ?2~5m
? ? ? 進口直徑DN ? 250~1000mm
? ? ? ? 工作壓力 ? ? ?1.0MPa
? ? ? ? 工作溫度 ? ? ?≤170℃

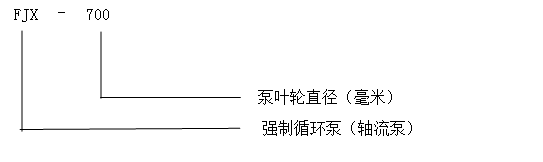

泵型號意義說明：
結構特點：
抗汽蝕性能好：適用于低液位蒸發器，大幅度降低蒸發廠房投資。也適用于泵入口側配置流體阻力大的加熱室的新型蒸發器（反循環蒸發器，雙加熱室串聯蒸發器）。
泵效率高、高效區寬：用改變?nèi)~片安裝角、改變轉速兩種方法，滿足用戶對流量、揚程的要求且使泵的運行工位泵高效區內，節能效果顯著。
慢速型：泵運轉平穩；過流件磨損輕、壽命長；晶體破損度低，適合于蒸發結晶工藝。
懸臂式轉子：與雙支撐式相比，軸封數量減半，泵重量輕，外形尺寸小，檢修方便。
泵體中心支撐：與泵體地腳支撐式相比，轉子熱對中性好。
后開門結構：不拆泵體進出口法蘭，即可抽出轉子，檢修方便，迅速。
軸封先進：用集裝式機封，壽命6-12個月；用新型阻液式填料密封，填料密封3-6個月。
蒸發器無膨脹節：可供彈性泵底座或懸掛式泵，熱補償可靠，減少蒸發器投資。
整機可靠性高：泵軸強度高，軸承承載能力大，軸承座有水冷套，軸封壽命長，材質性能好，確保單泵長期運行。

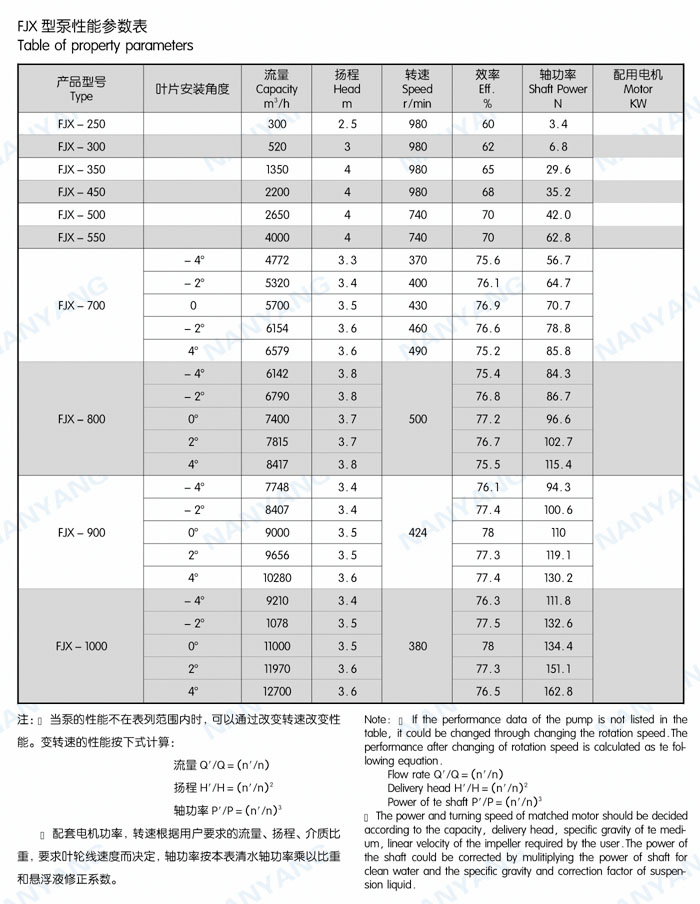

性能參數表
用戶使用時應嚴格注意
一、 ? ? ? ? ? ?應往軸承箱內加注潤滑油，油量應控制于油窗中間水平面。
二、 ? ? ? ? ? ?開車前用手盤動聯軸器，有無在安裝過程中產生卡死現象如有碰擦異常應予消除。
三、 ? ? ? ? ? ?起動前先接通冷卻沖洗液，停車時應先停車再關閉冷卻沖洗液。
四、 ? ? ? ? ? ?冷卻沖洗液必須是干凈的不結垢的軟水，因此對新安裝的管路和儲蓄罐應沖洗干凈。防止有固體物質進入機械密封影響密封效果和壽命。易結垢的水質會堵塞冷卻沖洗液通路。同樣會影響密封的使用效果和壽命。
五、 ? ? ? ? ? ?用冷凝水作密封沖洗液效果是理想的，溫度<85℃。
六、 ? ? ? ? ? ?冷卻沖洗液的壓力為0.1~0.3MPa，流量為0.63m3/h，流量過小會影響密封的使用壽命。
故障排除方法和訂貨須知
故障現象 | 故障原因 | 消除方法 |
軸功率接近或超過電機額定功率 | 1、 ?蒸發室液位降低； 2、 ?加熱管結晶或晶塊脫落堵塞加熱管； 3、 ?選泵流量過大，泵在小流量下運行； 4、 ?蒸發器內料液固相濃度增加，介質度超過設計值； | 1、 ?液位升到正常值； 2、 ?清洗蒸發器 3、 ?降低泵轉速 4、 ?檢查蒸發系統液固分離設備及蒸發操作情況； |
運行流量低于設計要求 | 1、 ?加熱管結晶，晶塊堵塞蒸發器循環管、加熱管； 2、 ?泵轉速不夠； 3、 ?葉片磨損嚴重； 4、 ?葉輪與泵體間的徑向間隙過大； 5、 ?蒸發器循環阻力大于泵設計揚程（選泵不合理） | 1、 ?蒸發器進行洗灌； 2、 ?皮帶是否打滑，上緊皮帶； 3、 ?更換葉片； 4、 ?堆焊葉片外沿處，再加工，或更換葉輪； 5、 ?加大葉片安裝角，或增加轉速，如電機功率不夠，則更換之； |
軸封泄露過大 | 1、結晶體進入機封磨擦面，動靜環磨損過大。 | 1、加大內沖洗液壓力，如動靜環密封面已磨損應修理或更換 |
泵振動或噪聲過大 | 1、 ?蒸發器液面過低； 2、 ?切向進料蒸發室中的漩渦夾帶蒸汽進入降液循環管； 3、 ?葉片松動，葉輪不平衡； 4、 ?泵入口側被晶塊或異物部分堵塞。 | 1、 ?提高蒸發器液位； 2、 ?蒸發室下錐入加消渦擋板或增大消渦擋板直徑； 3、 ?調整各葉片安裝角并固定牢，葉輪進行靜平衡； 4、 ?打開蒸發器入孔進行檢查，進行洗灌操作。 |
軸承溫度過高 | 1、 ?外側徑向止推軸承的軸向游隙過??； 2、 ?內外側軸承蓋內側回油溝未安放在下方； 3、 ?潤滑油位過高或過低； 4、 ?潤滑油進水或變質。 | 1、 ?減小外側軸承蓋處的墊片厚度。軸向游隙調到規定值； 2、 ?內外側軸承蓋上的箭頭應在正上方； 3、 ?檢查恒位油杯有無堵塞； 4、 ?試壓檢查水冷夾套有無砂眼更換潤滑油。 |
訂貨須知
輸送介質性質
泵的性能參數? ? ? ? ? ? ? ? ? 液體名稱、成份
流量 ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 使用溫度及溫度變化范圍
揚程 ? ? ? ? ? ? ? ? ? ? ? ? ? 粘度
進口壓力 ? ? ? ? ? ? ? ? ? ? ? 比重
出口壓力 ? ? ? ? ? ? ? ? ? ? ? 飽和蒸汽壓力（在使用溫度下）
NPSHa值 ? ? ? ? ? ? ? ? ? ? ? 濃度
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? PH值
泵的結構? ? ? ? ? ? ? ? ? ? ? ?所含固體顆粒名稱、大小、比重、含量
泵過流部分材料 ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?有無析出結晶
密封形式 ? ? ? ? ? ? ? ? ? ? ? ?電動機
出口方向 ? ? ? ? ? ? ? ? ? ? ? ?形式、轉速、電壓、周波
口徑 ? ? ? ? ? ? ? ? ? ? ? ? ? ?備件、特殊附件
法蘭規格 ? ? ? ? ? ? ? ? ? ? ? 特殊要求? ? ? ?
